鈦靶材是指用金屬鈦制成的一種靶材，主要用于物理氣相沉積（PVD）、磁控濺射等薄膜沉積技術。可分為純鈦靶材和鈦合金靶材。純鈦靶材是指化學成分中鈦元素的含量超過 99.6% 的材料；鈦合金靶材則是鈦和其他金屬（如鋁、釩等）或非金屬（如氮、碳等）按一定比例混合制成的材料。按形狀可分為鈦靶塊、鈦板靶、鈦管靶，凱澤金屬對不同的鈦靶材，通過性能、應用、標準、工藝等多維度，分析如下：
一、定義與形態差異

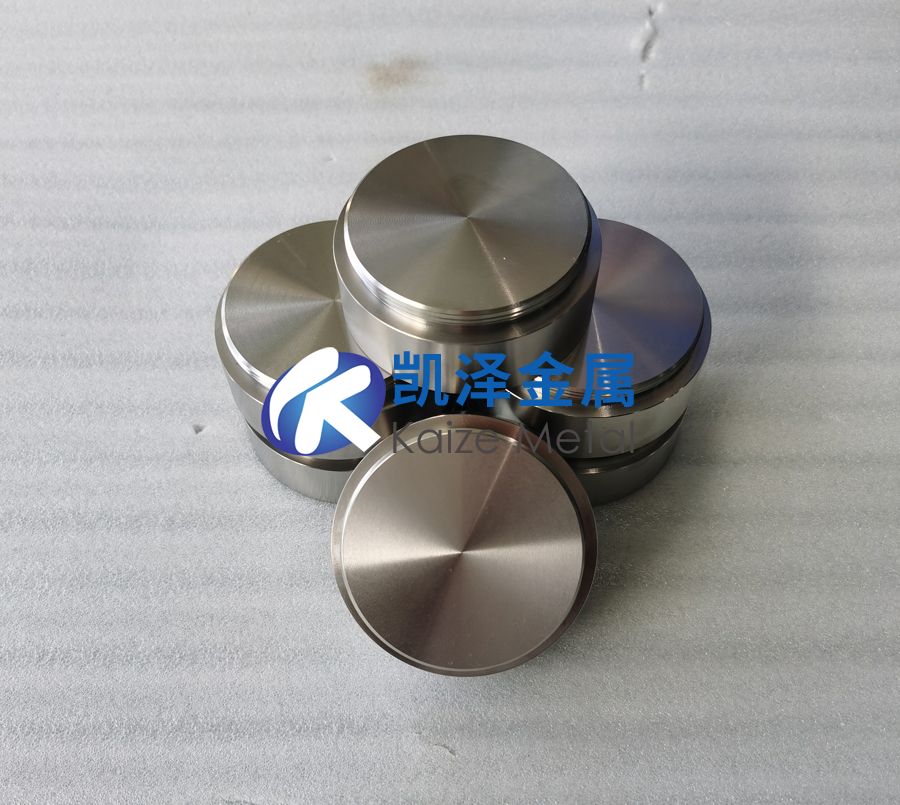

1、鈦靶塊
形態：實心塊狀或圓柱狀，厚度大，體積大。
用途：適用于小面積鍍膜或?qū)嶒?yàn)室研究，靈活性高。
示例：用于小型磁控濺射設備或特殊形狀鍍膜需求。

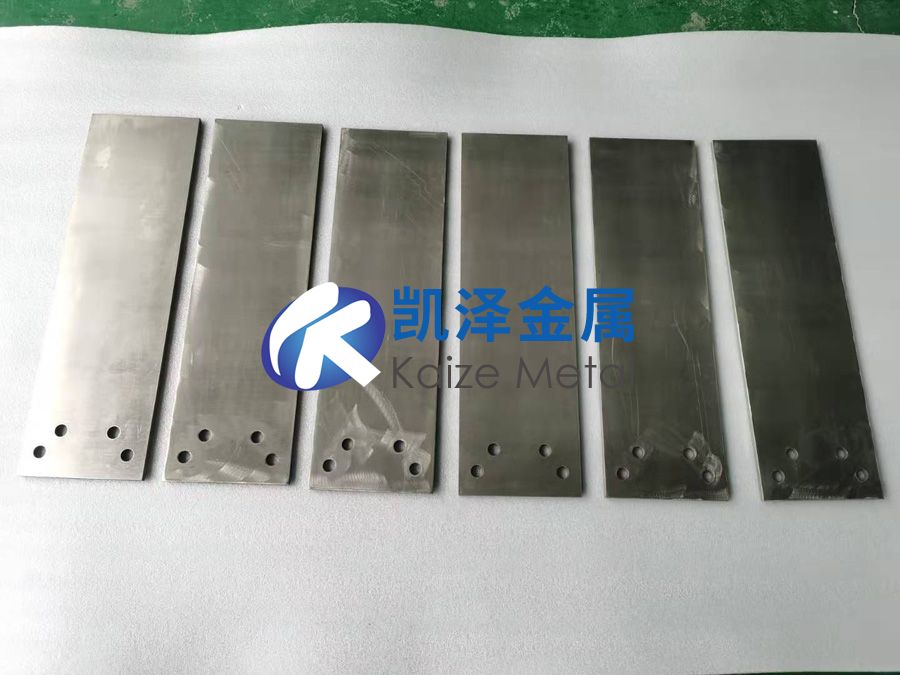

2、鈦板靶
形態：平板狀（矩形或圓形），表面平整，厚度均勻。
用途：大面積靜態鍍膜，如建筑玻璃、顯示屏鍍膜。
示例：光伏薄膜電池的導電層鍍膜。

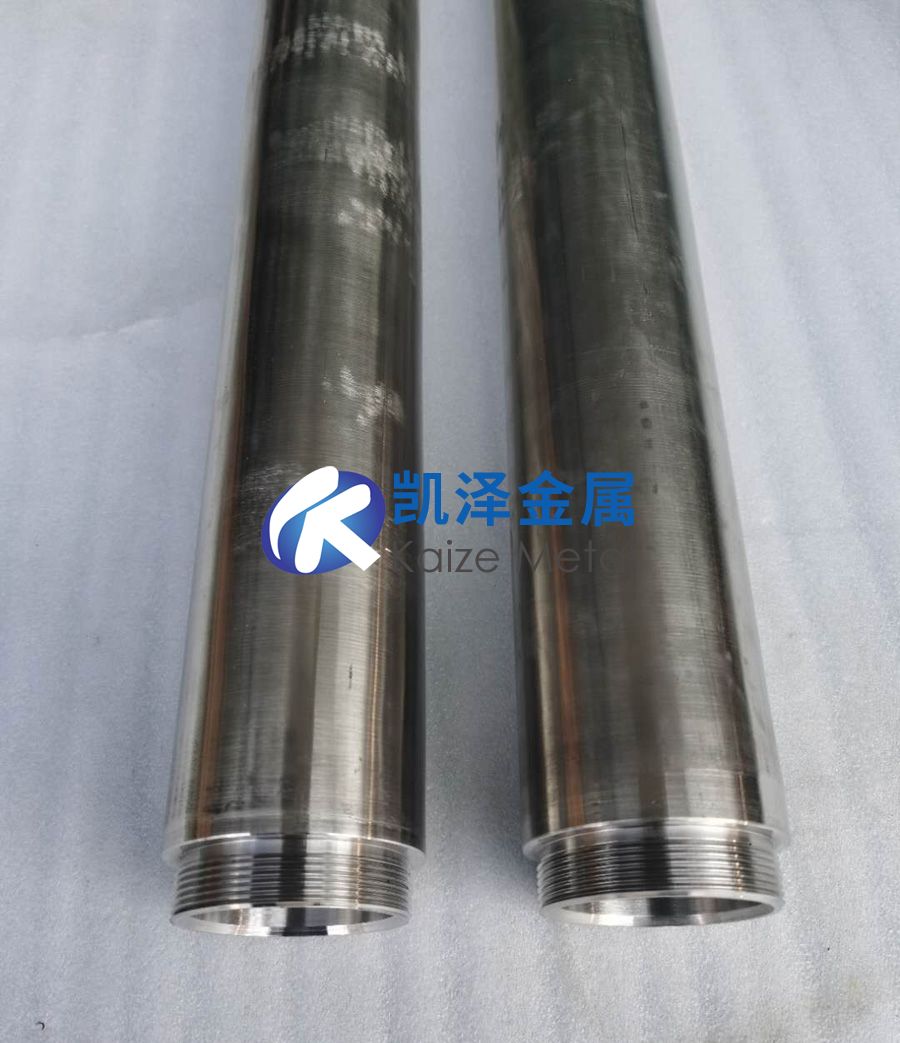

3、鈦管靶
形態：中空管狀，內壁可綁定冷卻系統。
用途：旋轉磁控濺射，材料利用率達70%以上，適合連續生產。
示例：汽車輪轂的耐磨鍍層、半導體晶圓鍍膜。
二、性能對比
| 性能指標 | 鈦靶塊 | 鈦板靶 | 鈦管靶 |
| 純度 | ≥99.95%（高純?yōu)R射） | ≥99.9%（工業級） | ≥99.95%（高轉速濺射） |
| 密度 | 4.51 g/cm3（需熱等靜壓處理） | 4.5 g/cm3（軋制工藝） | 4.5-4.51 g/cm3（焊接工藝影響） |
| 晶粒尺寸 | 50-100 μm（鑄造態） | 20-50 μm（軋制細化） | 10-30 μm（旋壓加工） |
| 機械強度 | 低（易加工） | 高（軋制后致密） | 中（焊接接口薄弱點） |
| 熱導率 | 低（散熱差） | 中（需背板冷卻） | 高（內腔水冷設計） |
三、應用領域
1、鈦靶塊
科研：實驗室驗證新鍍膜工藝（如超導薄膜）。
小批量生產：定制化工具鍍層（如醫療器械涂層）。
2、鈦板靶
裝飾鍍膜：手機外殼、珠寶的TiN金色鍍層。
功能鍍膜：太陽能電池的透明導電層（ITO鍍膜基底）。
3、鈦管靶
工業鍍膜：切削工具鍍TiAlN（提升耐高溫性）。
半導體：晶圓金屬化（銅互連阻擋層）。
四、制造工藝
1、鈦靶塊
熔煉：真空電弧熔煉（VAR）或電子束熔煉（EBM），確保高純度。
成型：鍛造后機加工（CNC雕刻），精度±0.1mm。
2、鈦板靶
軋制：熱軋+冷軋（厚度控制至1-10mm），晶粒細化。
焊接：與銅背板爆炸焊接（結合強度＞200MPa）。
3、鈦管靶
旋壓成型：無縫鈦管旋壓，壁厚公差±0.05mm。
內壁處理：電解拋光（Ra＜0.4μm）減少濺射顆粒。
五、執行標準
1、國際標準
ASTM B348：涵蓋Gr1-Gr5鈦材，規定雜質含量（如Fe≤0.2%）。
SEMI F42：半導體靶材的純度要求（≥99.995%）。
2、國內標準
GB/T 3620.1：鈦及鈦合金牌號與化學成分。
HB 7716：航空用濺射靶材的超聲波探傷標準。
六、高質量靶材選購指南
1、關鍵參數驗證
純度檢測：GDMS（輝光放電質譜）分析O、N、C含量。
密度測試：阿基米德法（要求≥98%理論密度）。
2、供應商篩選
認證：ISO 9001（質量管理）+ ISO 14001（環保）。
案例：要求提供同行業成功應用（如半導體客戶名單）。
3、成本優化
鈦板靶：選擇軋制態（非鍛造）降低價格，適用于裝飾鍍膜。
鈦管靶：優先無縫管（比焊接管貴20%，但壽命延長50%）。
4、售后服務
綁定支持：供應商是否提供靶材-背板焊接服務（減少熱阻）。
技術咨詢：鍍膜工藝參數優化（如濺射功率與氣壓匹配）。
七、總結建議
半導體/光學鍍膜：選高純鈦板靶（純度≥99.995%），執行SEMI標準。
工具鍍層：鈦管靶（TiAl合金），搭配旋轉濺射提高效率。
研發/小批量：鈦靶塊（靈活尺寸），優先EBM熔煉工藝。
通過結合應用場景、性能需求和成本預算，可精準選擇靶材類型，并通過嚴格檢測確保質量。
